Beschreibung

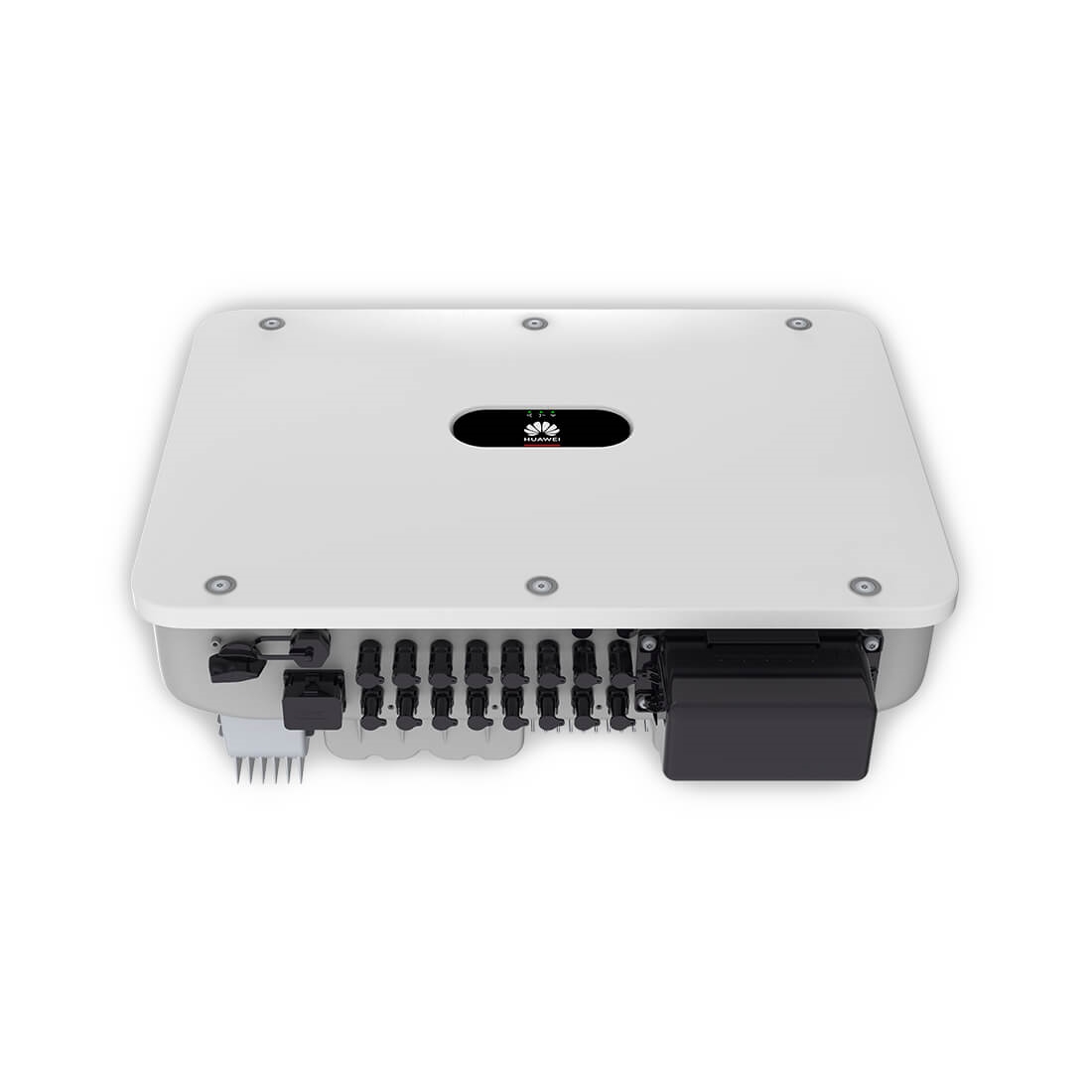

Der Huawei SUN2000-36KTL-M3 ist ein leistungsstarker Wechselrichter, der eine unverzichtbare Aufgabe in der PV-Anlage übernimmt: Er wandelt den Gleichstrom in Wechselstrom. Mit seiner hohen Effizienz ist er die richtige Lösung für anspruchsvolle Anlagenbetreiber. Der Huawei SUN2000-36KTL-M3 Wechselrichter bietet hinter den Abmessungen von 640 x 530 x 270 mm viel technische Finesse auf dem neusten Stand. Das Gewicht liegt bei 43 kg – inklusive Montageplatte. Die Installation gelingt wie bei allen Produkten von Huawei Solar auf einfache Weise, die Inbetriebnahme kann mit der App nach wenigen Minuten abgeschlossen sein. Für den Datenaustausch mit dem Smart Logger und dem Smart Power Meter ist die RS485-Kommunikation vorgesehen.
Ein großer Vorteil des Huawei SUN2000-36KTL-M3 ist der werksseitige Überspannungsschutz (Typ 2 für AC und DC) sowie vier unabhängige MPP-Tracker sind innovative Details. Zudem arbeitet das Modul angenehm leise, denn die Kühlung erfolgt ohne Lüfter durch natürliche Konvektion. Die Maximalleistung des Huawei SUN2000-36KTL-M3 Wechselrichters liegt bei 40.000 Watt. Der MPPT-Betriebsspannungsbereich reicht von 200 V bis 1.000 Volt. Mit einem maximalen Wirkungsgrad von 98,7 Prozent und einem europäischen Wirkungsgrad von 98,4 Prozent erreicht das Bauteil eine enorme Effizienz.
- 3-phasiger WR mit 40.000VA Leistung
- 4 unabhängige MPP Tracker
- 8 DC-Anschlüsse
- Wirkungsgrad bis zu 98.7%
- Kommunikation per WLAN / Ethernet & 2G/3G/4G (optional)
- Kostenlose Anlagenüberwachung mit FusionSolar
- RS485 für Smart Power Sensor u. SmartLogger
- Anschluss für Rundsteuerempfänger
- DC MBUS Kommunikation für Smart Optimierer
- Integrierter AC und DC Überspannungsschutz TYP II
- Integrierte PID-Recovery
- Konvektionskühlung
- Schutzart IP66
Huawei SUN2000-36KTL-M3 – Technische Daten
Huawei SUN2000-36KTL-M3 – Allgemeine Daten
| Betriebstemperaturbereich | -25°C – +60 °C |
| Relative Betriebsfeuchtigkeit | 0 % RH – 100 % RH |
| Betriebshöhe | max. 4.000 m |
| Kühlung | Konvektionskühlung |
| Gewicht (mit Montageplatte) | 43 Kg |
| Abmessungen | 640 x 530 x 270 mm |
| Geräuschentwicklung | < 46 dB |
| DC-Anschluss | Stäubli MC4 |
| AC-Anschluss | Kabelschuhe auf Anschlussbolzen M8 |
| Schutzart (nach IEC 60529) | IP66 |
| Topologie | Transformatorlos |
| Energieverbrauch nachts | ≤ 5.5 W |
| DC MBUS-kompatibler Optimierer | SUN2000-450W-P |
Huawei SUN2000-36KTL-M3 – Eingang DC
| Max. Eingangsspannung¹ | 1.100 V |
| MPPT-Betriebsspannungsbereich² | 200 V – 1.000 V |
| Startspannung | 200 V |
| Nenneingangsspannung | 600 V |
| Max. Eingangsstrom pro MPPT | 26 A |
| Max. Kurzschlussstrom pro MPPT | 40 A |
| Anzahl der MPP-Tracker | 4 |
| Max. Anzahl der Eingänge pro MPPT | 2 |
Huawei SUN2000-36KTL-M3 – Ausgang AC
| Nennleistung | 36.000 W |
| Maximale Scheinleistung | 40.000 VA |
| Nennausgangsspannung | 230 Vac / 400 Vac, 3W/N+PE |
| AC–Netzfrequenz | 50 Hz / 60 Hz |
| Nennausgangsstrom | 52 A |
| Maximaler Ausgangsstrom | 58 A |
| Einstellbarer Leistungsfaktor | 0,8 kap. … 0,8 ind. |
| Klirrfaktor (THD) | ≤ 3% |
Huawei SUN2000-36KTL-M3 – Wirkungsgrad
| Max. Wirkungsgrad | 98,7 % |
| Europäischer Wirkungsgrad | 98,4 % |
Huawei SUN2000-36KTL-M3 – Kommunikation
| Anzeige | LED Anzeige |
| RS485 | Ja |
| USB | WLAN/Ethernet via Smart Dongle-WLAN-FE (optional), 4G/3G/2G via Smart Dongle-4G (optional) |
| Monitoring BUS (MBUS) | Ja (Isolationstransformator erforderlich) |
Huawei SUN2000-36KTL-M3 – Schutzeinrichtungen
| DC Lasttrennschalter | Ja |
| Inselnetzerkennung | Ja |
| AC-Überstromschutz | Ja |
| DC-Verpolungsschutz | Ja |
| String Überwachung | Ja |
| DC-Überspannungsableiter | Ja |
| AC-Überspannungsschutz | Ja |
| DC-Isolationswiderstandserkennung | Ja |
| Fehlerstromüberwachung | Ja |
| Lichtbogenerkennung | Ja |
| Eingänge für Rundsteuerempfänger PID Recovery³ | Ja |
Huawei SUN2000-36KTL-M3 – Normen und Sicherheit
EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 60068, IEC 61683
Huawei SUN2000-36KTL-M3 – Lieferumfang
- Wechselrichter SUN2000-36KTL-M3
- PV Steckverbinder
- Akkusteckverbinder
- AC Steckverbinder
- Signalkabelsteckverbinder
- Halterung
Huawei SUN2000-36KTL-M3 – Hinweise und Erklärungen
¹ Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter beschädigen.
² Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu fehlerhaftem Betrieb führen.
³ SUN2000-36KTL-M3 hebt das Potential zwischen PV- und Erde durch die integrierte PID-Recovery-Funktion auf über Null an. Zu den unterstützten Modultypen gehören: P-Typ (Mono, Poly), N-Typ (nPERT, HIT)
